PCI总线设备驱动程序安装

发表时间: 2022-02-25 13:44:38

作者: 北京科瑞兴业科技有限公司

浏览:

      今天以KPCI-847H为例,简单介绍一下PCI采集板卡驱动程序的安装教程。其他科瑞兴业的PCI采集板卡,安装驱动也遵循这个方法。

1.将接口卡插入计算机 PCI 扩展槽中,启动机器。

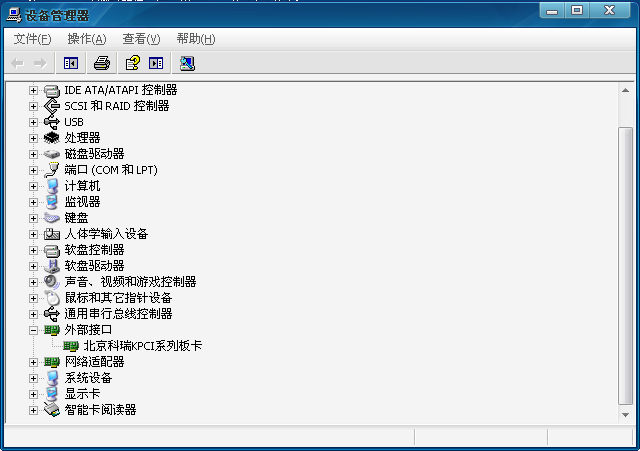

2.当计算机提示发现新硬件并提示需要驱动程序时,选择路径使其指向资料中的《KPCI-847H 开关量输入和继电器输出卡\驱动程序》目录下的KPCI800.INF 文件, 安装成功后,在设备管理器的外部接口中可以看到北京科瑞 KPCI 系列板卡项。

3.正常安装完成硬件设备后,从Windows 控制面板中系统的设备管理器中会增加“外部接口”一栏。若此栏有黄色问号,说明安装不正常,需重新安装。若希望开始测试板卡,请进入资料中的《KPCI-847H 开关量输入和继电器输出卡\VB 编程示例和测试程序》目录的“测试程序”文件夹,运行KPCI847H.EXE 程序进行测试。若准备编程,可以打开“VB编程示例”文件夹,其中提供了VB的编程示例,供用户参考。另附端口地址与功能表,方便用户使用时对照。


附:

一. 端口地址与功能表:


二. 输出数据与继电器状态对应关系 :

当所送数据位为“1”时,继电器吸合,当所送数据位为“0”时,继电器断开。


三. 输入数据与开关量状态对应关系:

当开关闭合时,输入端口有信号输入,读入的相应数据位为“0”,当开关断开时,输入端口没有信号输入,读入的相应数据位为“1


以KPCI-847H为例,简单介绍一下PCI采集板卡驱动程序的安装教程。其他科瑞兴业的PCI采集板卡,安装驱动也遵循这个方法。
