485模塊接線介紹--K-8521脈衝輸出和計數模塊

在這裏，以北京科瑞興業的K-8521為例，講一講485模塊怎麼接線，一般的模塊上面，都有端子定義，端子定義分別對應了不同的功能，接線前，請詳細閱讀本文，或找我公司同事要電子版說明書。

性能技術指標

1 、輸入通道數：16 路。

2 、輸入信號範圍：單端有源共低端電平方式， 5V~24V

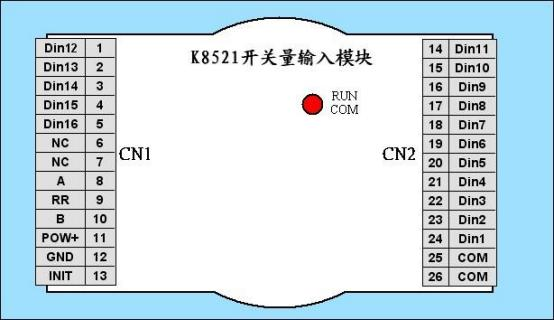

模塊端子圖

接線指南

1．供電接線示意圖：

2 ． 通訊接線示意圖：

3 、開關量輸入接線示意圖

4 、開關量電平輸入接線示意圖

開關量輸入信號是高電平有效。當其為高電平時，電流從輸入端子DinX 經過內部限流電阻流經光隔的輸入端，則信號被采集。限流電阻出廠時按輸入信號電平6V- 12V設置的。如果用戶使用的信號電平不在此範圍內，請參照下表改動內部限流電阻，或定貨時申明，出廠前即可修改好。

感謝您的閱讀，本篇文章主要以北京科瑞興業自主生產的485模塊K-8521為例，介紹了一下模塊的基本參數和接線圖，還有端子定義。感興趣的朋友可以緻電010-51650651找我同事谘詢產品的其它問題。
